Pourquoi La Monumental existe

Les contraintes n’ont pas créé la séquence bancée emblématique de Madrid. Dromo l’a créée en testant des alternatives et en définissant la relation entre la vitesse, la topographie, la géométrie tridimensionnelle et l’événement de freinage qui s’ensuit.

L’idée centrale

Les contraintes définissent le problème. La créativité définit la réponse.

Chaque circuit de rue commence par des contraintes : routes, bâtiments, tunnels, changements d’altitude, exigences de sécurité, planification urbaine, opérations événementielles et la communauté environnante. Ces conditions établissent l’enveloppe de conception, mais ne prescrivent pas un itinéraire inévitable.

La Monumental existe parce que Dromo a traité ces contraintes comme le point de départ de la conception. Sa forme finale est apparue grâce à des options répétées, des simulations et au jugement sur la façon dont cette partie du tour devait fonctionner et être vécue.

L’acte créatif n’était pas l’utilisation d’un composant familier. C’était la sélection, la proportionnalité et la combinaison particulières de Dromo des éléments de conception de circuit connus dans une séquence tridimensionnelle cohérente.

L’ensemble du processus de conception

Un circuit est sélectionné parmi plusieurs options – il n’est pas tracé à partir d’une ligne prédéterminée.

Le projet de Madrid a traversé de nombreuses configurations matériellement différentes. La comparaison distingue le travail conceptuel initial du développement ultérieur du projet, sans suggérer que la continuité du site ou l’ambition ont rendu la géométrie finale automatique.

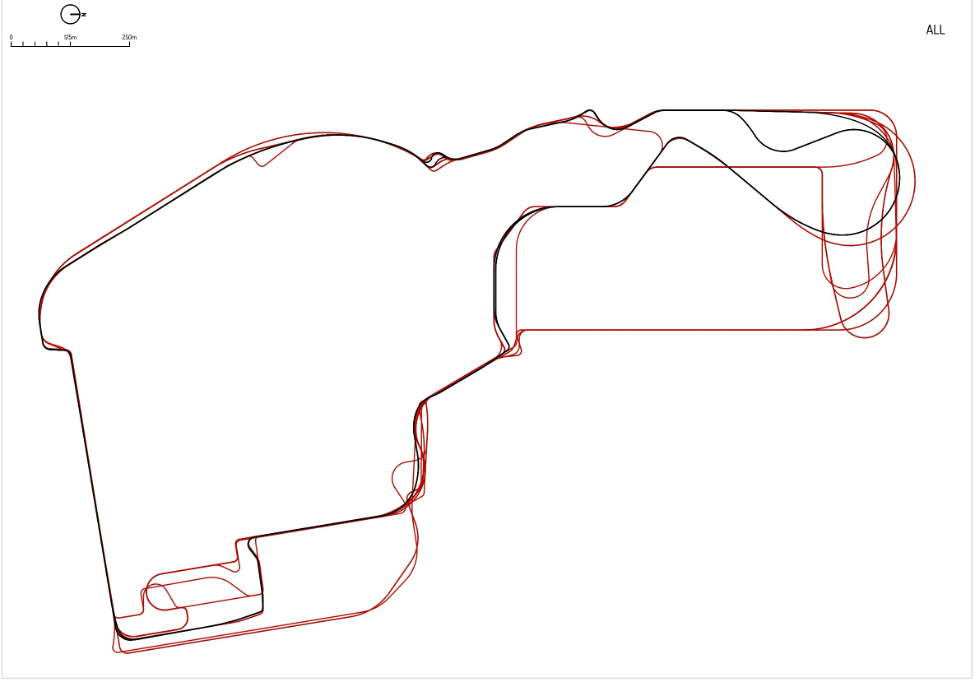

Superposition des nombreuses configurations de circuit MADRING développées par Dromo, avec les itérations conceptuelles initiales en rouge et le développement ultérieur du projet en noir
Preuves de conception. Les centrelignes rouges enregistrent les nombreuses alternatives développées pendant la phase conceptuelle initiale. Les centrelignes noires enregistrent le développement ultérieur sur la nouvelle base de sondage de 2024. Le même site peut supporter des configurations de circuit matériellement différentes.

Topographie / Valdebebas

Le terrain a créé une opportunité – pas une solution.

Depuis le rond-point supérieur près de la forteresse, le circuit descend le long du talus à travers une variation de niveau importante d’environ 12–13 mètres. L’approche initiale suivait plus directement la pente existante et entrait dans une courbe très rapide et fortement relevée comme une continuation virtuelle de la ligne droite précédente.

Ce concept était viable, mais il n’était pas fixe. Le site permettait également de déplacer l’entrée en amont, de commencer la rotation plus tôt, d’accentuer la séquence de réduction de vitesse ou de modifier la trajectoire différemment dans les limites disponibles.

Chaque alternative aurait modifié le rythme du tour, l’engagement d’entrée, la vitesse minimale, les exigences de zone de dégagement, la position acoustique, la visibilité pour les spectateurs et la relation avec la zone de freinage suivante.

Vue aérienne / @_dronearte

La vue aérienne révèle l’échelle. La piste révèle la géométrie.

Ce reel aérien de @_dronearte montre La Monumental dans le contexte plus large de Valdebebas. Depuis cette hauteur, son échelle et sa relation avec les infrastructures environnantes apparaissent immédiatement. Ce qui est moins visible, c’est le comportement pleinement tridimensionnel de la séquence : les changements d’altitude, la descente et la remontée, le dévers à l’entrée et la progression vers un banking positif.

Cette différence entre une vue d’ensemble et l’expérience en piste explique précisément pourquoi un circuit ne peut pas être compris à partir de son seul tracé en plan.

La version Monumental / Version 16.03

Une réponse de conception a été délibérément choisie.

La séquence a été révisée pour contrôler la condition d’approche sans compromettre l’identité de la courbe relevée ou l’opportunité de freinage majeure immédiatement après elle.

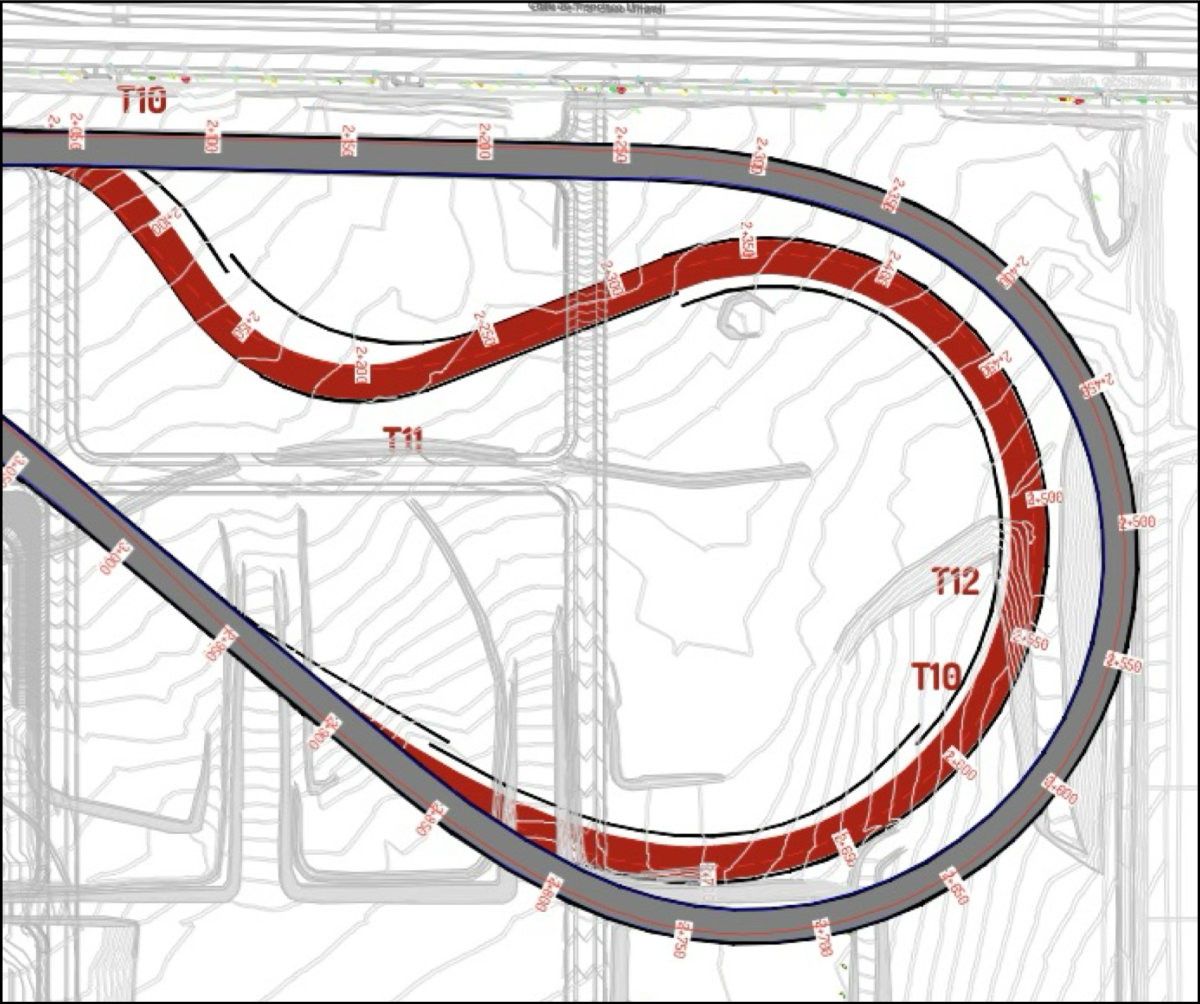

Comparaison des plans de l'approche initiale La Monumental en gris et de la séquence Dromo version 16.03 en rouge
Un seul site, plus d’une réponse. Le concept plus ancien, plus rapide et plus direct est présenté en gris. La version 16.03 est présentée en rouge, combinant une nouvelle séquence d’approche avec le virage relevé et l’événement de freinage qui le suit.
01

Définir l’approche

Un changement de direction et un déplacement vers l’intérieur ont modifié la manière dont la voiture atteignait la section relevée.

02

Utiliser le terrain

La descente, la montée ultérieure et la forte compression à l’entrée ont transformé le relief en partie de la séquence de conduite.

03

Protéger l’événement suivant

La géométrie choisie a préservé l’événement de freinage important dans le virage suivant La Monumental.

Retour sur conception

Les objectifs et les zones de sécurité laissent encore une marge pour l’interprétation.

Le retour d’information peut identifier un objectif de performance – par exemple, réduire la vitesse à l’entrée d’un virage avec dévers relevé – sans générer la géométrie qui le réalise. Un rayon plus étroit, un virage plus précoce, un changement de direction différent ou un dispositif de ralentissement plus évident peuvent tous répondre au même objectif tout en produisant des circuits matériellement différents.

Dromo a évalué ces conséquences ensemble. Certaines options ont été rejetées car elles affaiblissaient la qualité de la conduite, la logique interne de la séquence ou la relation entre La Monumental et la zone de freinage qui suit.

L’existence des exigences techniques et de sécurité ne supprime pas la créativité. Elle rend l’interprétation du concepteur décisive.

De la ligne centrale à la surface définie.

Un circuit n’est pas conçu comme une ligne sur un plan.

Dromo développé les phases ultérieures du projet sur une nouvelle base de relevé haute précision acquise à partir de mars 2024 en utilisant LiDAR numérisation, UAV photogrammétrie et GNSS mesures.

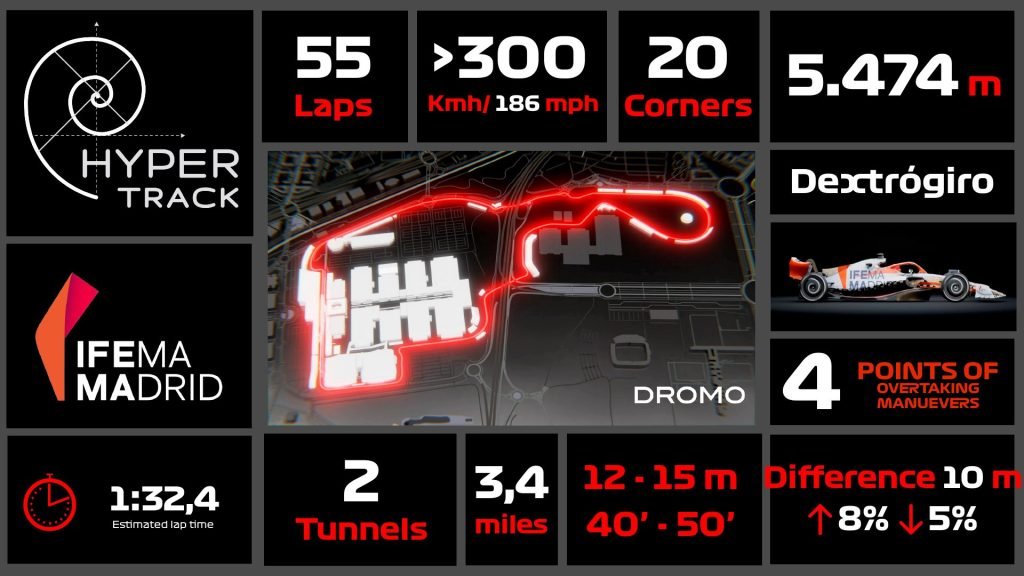

Dromo Hypertrack : tableau de bord concept présentant la proposition MADRING agencement du circuit et principaux paramètres techniques
Dromo matériel de développement technique : le circuit a été évalué comme un système de performance, et non comme une ligne de planification isolée.

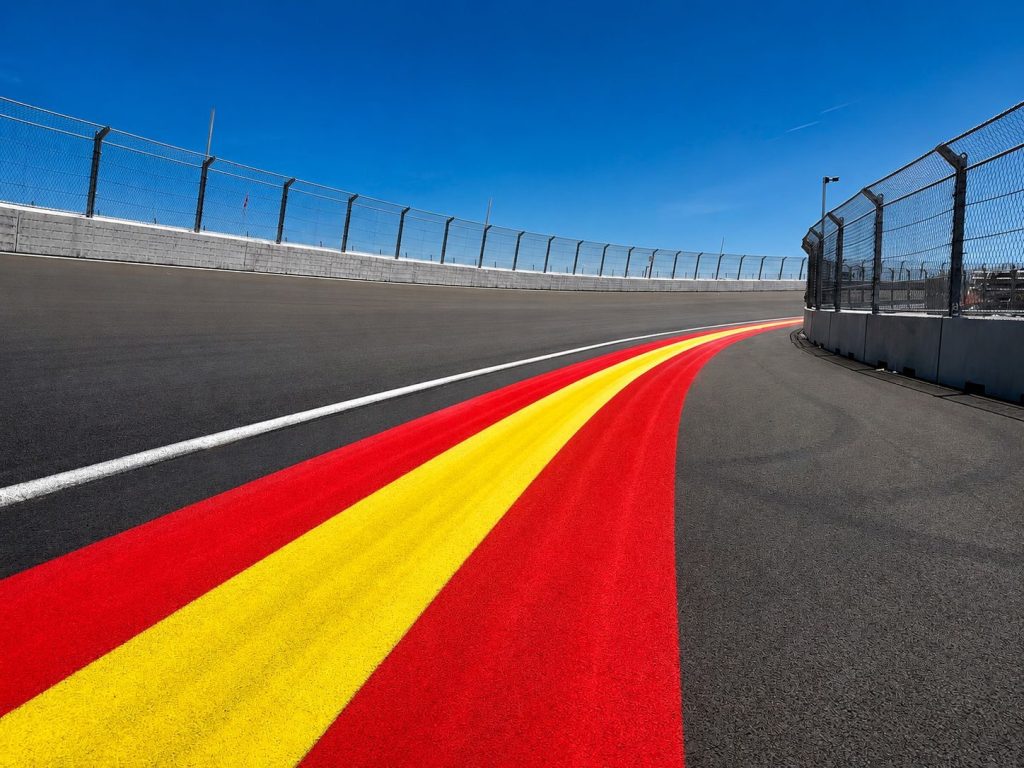

Vue rapprochée de la piste d'un virage MADRING avec des zones de dégagement rouges et jaunes aux couleurs espagnoles
Les pentes et les transitions construites expriment la relation entre la géométrie, la construction et l’identité du circuit.

Géométrie du plan

Angle d’approche, rayons, transitions, position de l’apex et la relation entre les éléments consécutifs.

Géométrie verticale

La descente, l’élévation, la compression et l’altitude sont coordonnées avec la vitesse et la perception du conducteur.

Dévers relevé et pente

L’entrée passe d’un dévers transversal défavorable à un dévers relevé positif grâce à des transitions complexes définies.

La surface complète

La trajectoire de course, les bas-côtés, la zone de dégagement, le drainage et le terrain environnant doivent fonctionner comme un système constructible.

Traduction de la construction

L’idée devait rester cohérente à l’échelle réelle.

Les coupes, les profils et les informations de mise en plan utilisés lors de la réalisation sont des résultats de la surface définie. Le projet de conception initial a précisé comment la voiture devait aborder, tourner et quitter ; comment le dévers relevé devait se développer ; où la compression devait être ressentie ; et comment la séquence devait préparer la prochaine partie du tour.

Au cours des six premiers mois de construction, Dromo a suivi la traduction de cette intention en terrassement, en formation, en niveaux, en dévers relevé et en géométrie pavée.

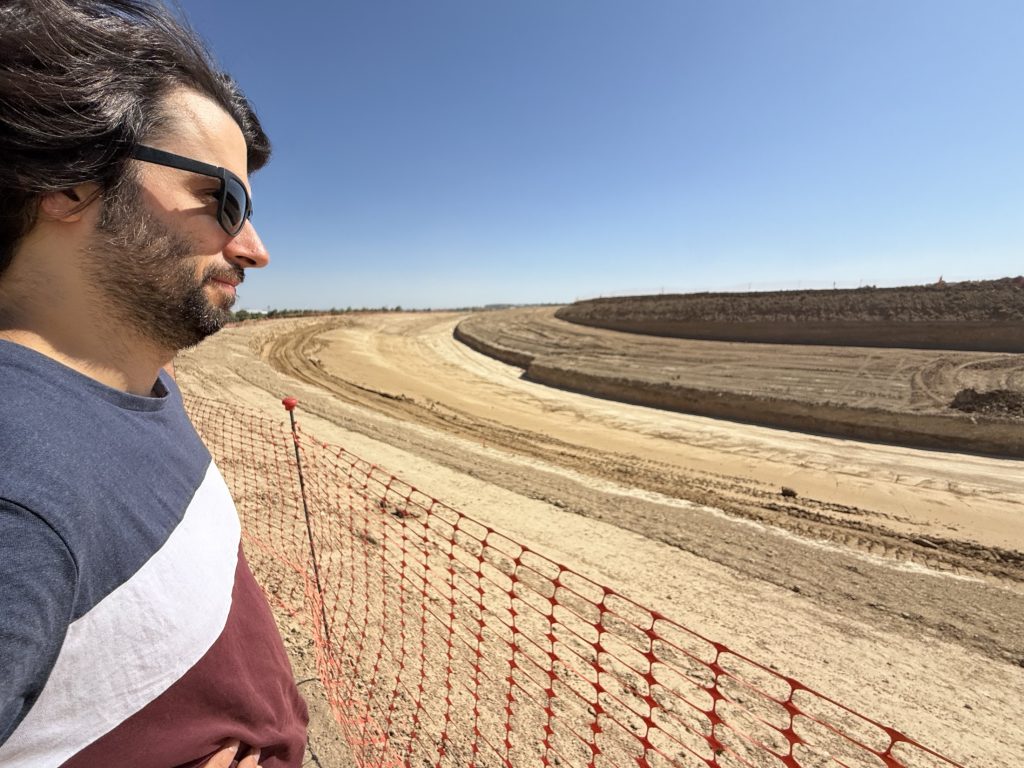

Dromo Principal 3D Civil Designer Federico Vennarucci examine les premiers terrassements pour La Monumental à MADRING
Federico Vennarucci examine les premiers travaux de construction de La Monumental alors que la géométrie définie en 3D est devenue lisible à grande échelle.

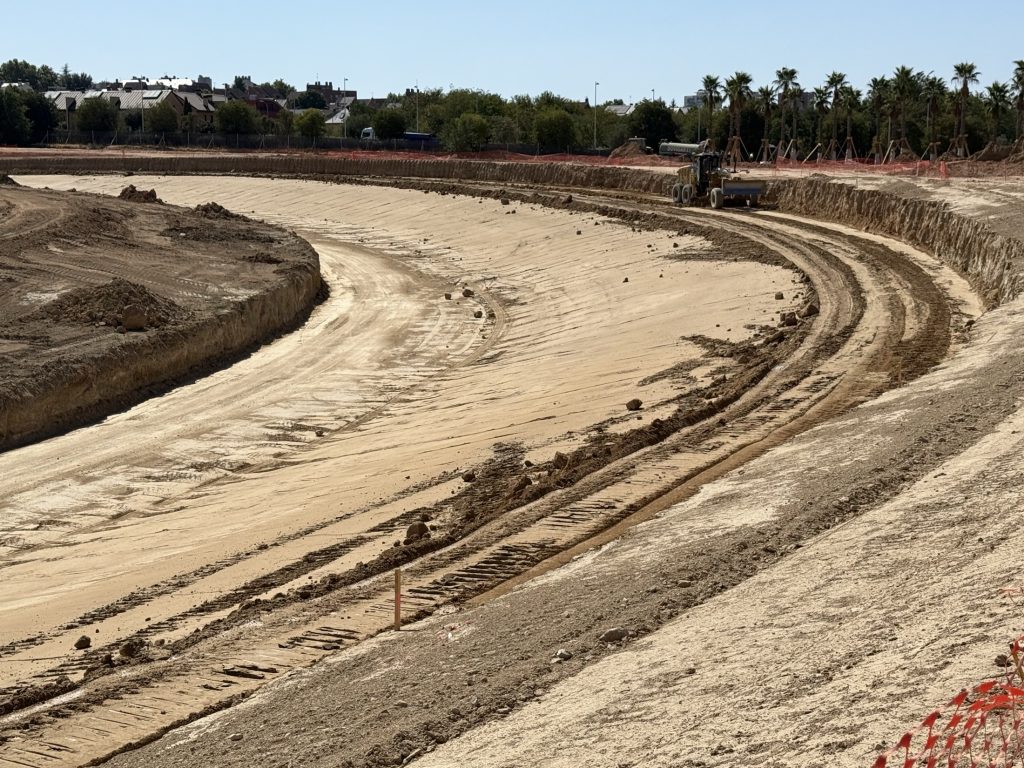

Formation initiale du sol et géométrie en pente de La Monumental pendant la construction, selon MADRING
Formation initiale du sol de La Monumental avant la construction de la chaussée.

Auteur

Dromo la créativité a fait la différence.

La Monumental a été créée grâce au jugement coordonné de Jarno Zaffelli, Francesco Grana et Federico Vennarucci, en utilisant le processus de conception de circuits et d’ingénierie tridimensionnelle de Dromo.

Jarno Zaffelli

Co-auteur · responsable du design et jugement global sur la conception du projet.

Francesco Grana

Co-auteur · conception et interprétation des circuits, ainsi que de la définition des contraintes de performance et de sécurité.

Federico Vennarucci

Co-auteur · base de mesure haute précision, conception et construction en trois dimensions.

Dromo Conception de circuits

Conçu pour être sûr. Écrit pour être piloté. Conçu pour être mémorisé.

Explorez comment Dromo permet une identité de circuit connectée, une géométrie tridimensionnelle et la réalisation de la construction à MADRING.

Explorez le projet MADRING
